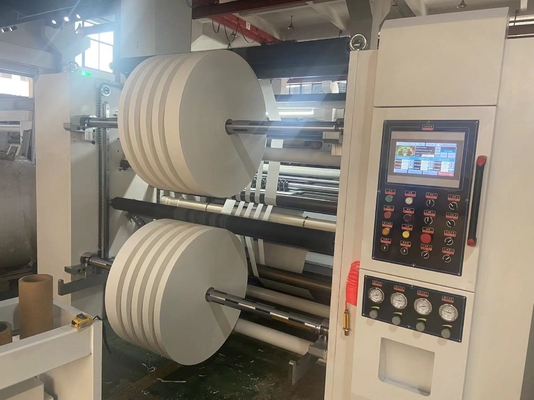

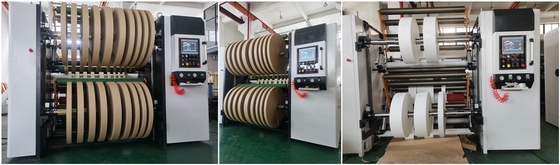

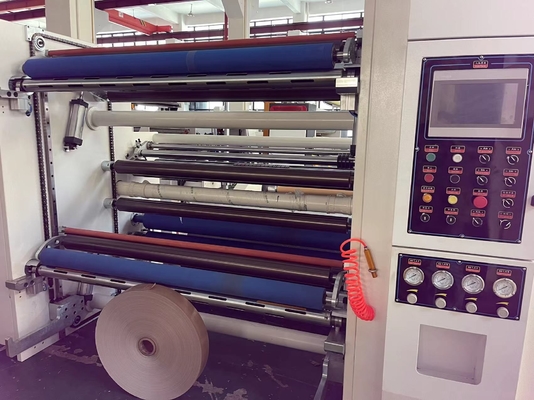

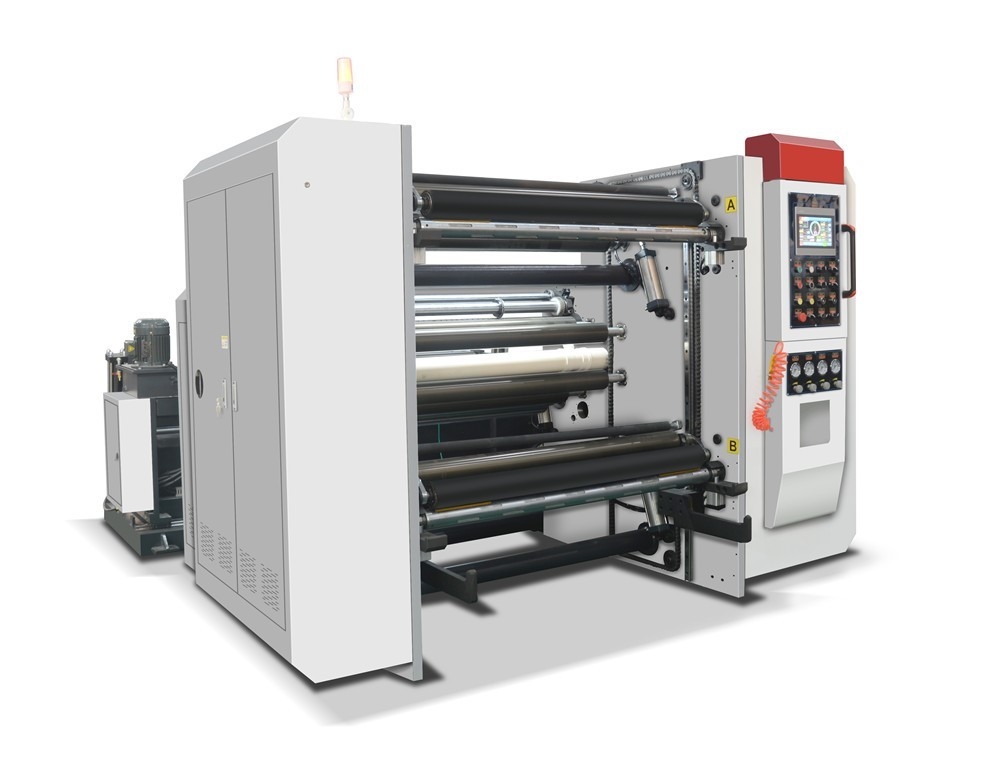

1350mmテープ スリッターRewinder高速30g/M2~350g/M2

HJ-1300Aの型电脑高速分切机

HJ-1300Acomputerの高速スリッター

一、用途:のために適した:

本机适用于多种卷筒包装纸张/PET/PVCの无纺布、不干胶多种卷筒包装材料的分切。如各类纸张30-350g/m2 （双胶纸、纸袋纸、白板纸、特种纸、淋膜纸等）、纸塑复合材料等。

、PET/PVC、adhisive薄板になる、non-woven等の最もよいジャンボ ロールの打抜き機30-350g/m2、paper&filmのような多くのペーパーのために、適したこの機械。

二、性能及特点:特徴:

1. 该机采用伺服电机三电机同步控制、自动锥度张力、中心表面卷取方式;

機械は一緒に巻き戻す制御、自動テープ張力、中心および表面を合わせるのにservo 3モーターを使用する;

2の本机采用变频调速、保持加速中平稳运转;

機械使用頻度はいつスピードをあげるか速度を調節するために、安定したランニングを保つ;

3の自动计米、自动停机、报警等功能;

場合の警報を持っていた自動反対の量、自動固定長、自動機械停止、自動張力制御等機能。

4の收卷采用AのBの气胀轴结构、装卸操作方便;

フィード ロールの使用空気シャフトの使用3# （76mmのペーパー管の中心）

5の放卷采用光电式纠边方式;

巻き戻す使用フォトセル制御端のポジション・コントロールの方法

6の圆刀纵切废边自动排放装置;

ロールの不用な端を切り開く円ナイフおよびそれはファンによって自動放ったである

7の自动气动式/无轴液压式放卷配置。

自動空気シャフトの油圧shaftnessのほどく部品

• 技术参数:ほどく単位:

四、机器配置:機械コンフィギュレーション:

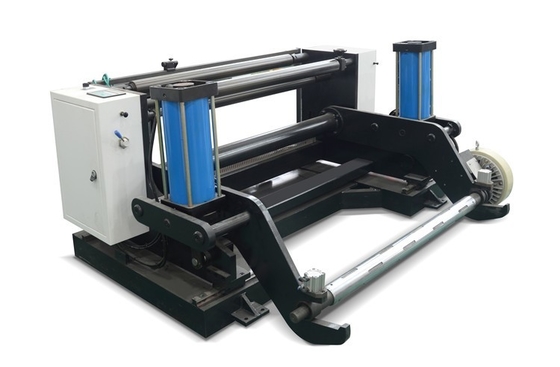

1.放卷部分:放卷配置自动式气动或选配液压无轴上料放卷结构

1. 机架采用50#の优质钢板结构。左右移动采用直线导轨。
2. 左右移动采用超声波纠偏系统、纠偏采用中国产1の套
　　　　　　　　　　　　　　
3. 张力控制:张力采用磁粉控制20kg （无轴磁粉为10kg*2の只） 1つの只
4. 放卷最大原材料宽度:1350mm

1. ほどくこと:unwinging部分の使用空気シャフト3inch/chooseの油圧shaftness

1. 機械棚の使用鉄骨構造。使用線形ガイドのまわりで動かしなさい。

（2）使用静的なタイプ訂正system.EPCの使用中国のまわりで動かしなさい。

（3の）張力制御:張力使用ブレーキ制御20kg （10kg*2pcsはある油圧） 1pcs

（4つの）ほどく物質的な幅:1350mm

2.主机部分:机架采用优质钢板结构

1）驱动和传动机构:

1. 主动采用电机与减速轮速比相结合方式
2. 主电机采用中国产上海丹马伺服电机7.5KW
3. 变频器采用国产宏远7.5kw

2.Mainエンジニア（表面の摩擦タイプ）:棚の使用良質の投げる構造

1) 運転者およびドライブ メカニズム:

（方法を結合する1つの）キャプスタン ロール使用モーターおよび減力剤率

（サーボ モーター（7.5KW） 1setをuseChing 2）モーター

（3の）頻度コンバーターは中国のブランドHONGYUAN 7.5kwを使用する

2）牵引装置:

1. 结构型式:主动牵引气动压紧方式
2. 驱动方式:主电机带动主传动轴、主轴带动主动辊牵引
3. 压紧方式采用气缸控制

2）牽引装置:

1. 構造のタイプ:活動的な牽引の空気の出版物のローラーの方法
2. 運転者の方法:主要なモーター ドライブ メイン ドライブ ロール、主要な車軸ドライブ主要な牽引ロール
3. 出版物の方法使用空気制御

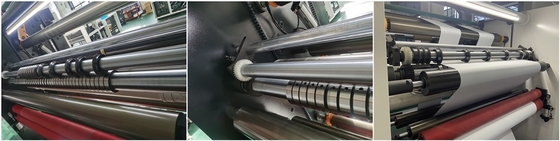

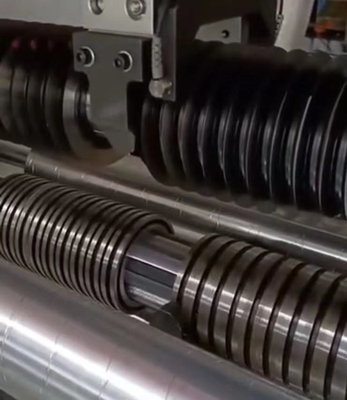

3）分切装置:

1. 采用圆刀分切装置结构
2. 圆刀采用上海、可任意手动调节10の付
3. 分切精度:±0.2mm

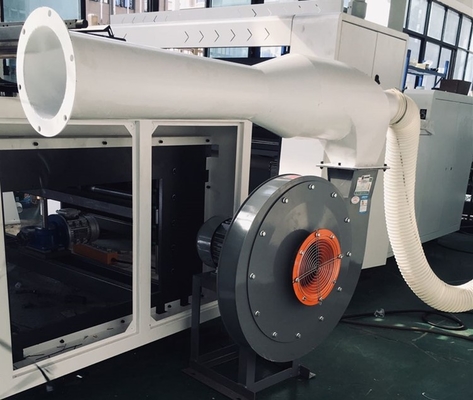

4. 废边排出系统采用高压风机2.2KW

3）装置を切り開くこと:

1. 装置の構造を切り開く使用円ナイフ
2. 円形のナイフの使用上海は、自由に10pcsを調節できる
3. 精密を切り開くこと:±0.2mm
4. 不用な側面の排出システムは高圧ファン2.2KWを採用する

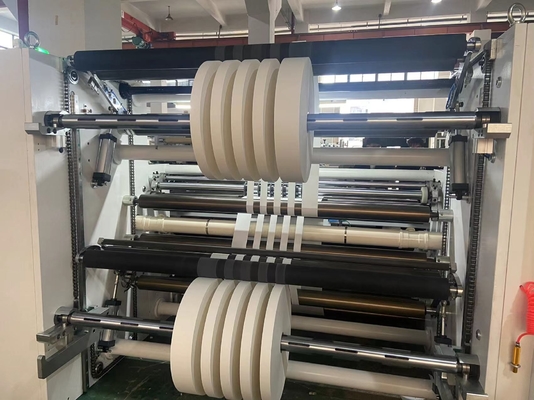

3.收卷装置

结构方式:双气胀轴收卷结构方式同时收卷

1. 收卷轴采用键条式气胀轴の（3英寸规格） 2条
2. 收卷电机采用中国产上海丹马伺服电机7.5KW
3. 变频器采用国产宏远7.5KW 2の套
4. 传动方式:采用齿轮传动独立控制方式2の套
5. 收卷最大直径:φ1000mm、
6. 收卷上轴、下料采用自动卸料装置形式1の套

3.Rewinding装置:

構造の方法:使用2空気シャフトの巻き戻すこと

1. 巻き戻すことは使用スプラインの空気シャフト（3inch Spec） 2pcsを転がす
2. モーターuseChinaのブランドservo7.5KW 2pcs
3. インバーター使用7.5KWベクトル制御2pcs
4. 運転者:独立制御ギヤ伝達2set

（5）巻き戻す直径の最高:1000mm

（6） 2巻き戻すシャフト装置用紙1setの荷を下す自動モーター タイプを使用するため

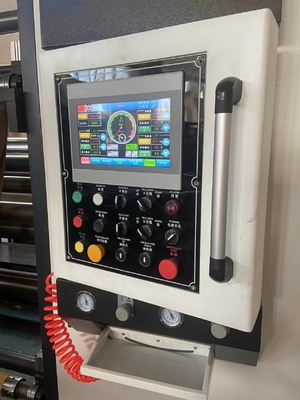

5.控制部分:制御方法:

采用连体式控制柜和配电箱集中控制1の套

1. 该机的控制系统大致可分为主机速度控制、放卷张力控制、收卷张力调节、自动计米等由PLCの集中控制、触摸屏采用台湾威纶、PLCの采用德国西门子;
2. 触摸屏采用10の寸、可推拉式结构
3. PLCの计长;报警停车;自动定长。
4. 可以予设分切长度停机

6.配套设施:（用户自行负责）

1. 电源:三相四线空气开关:电压380V 50Hz
2. 气源:空压机6の个气压

それは機械1setに一緒に電気制御箱および電源である

1. PLCによる主要なエンジニアの速度制御、ほどく張力制御、巻き戻す張力制御、自動メートルの計算等制御、タッチ画面の使用WEINVIEW台湾のPLCの使用Siemensドイツを含む機械制御システム;そして他の制御（油圧圧力タイプ）
2. タッチ画面は10インチ、プッシュ プル構造を採用する。
3. PLCの自動メートルのカウンター、自動停止場合の警報、自動固定長。
4. それは配置のメートルに達したときに自動車停止できる。

6.Extra装置:（それに責任があるバイヤー）

1. 電源:3phase 4ワイヤー スイッチ;380V 50HZ
2. 空気:空気圧縮機

汇总电器表格主要配置:
