3サーボ張力スリッター フル オートの30 - 450g 1300mm

1の変数表示器:

1. 物質的なタイプ:合成物、等を印刷する自己接着、ペーパー、non-woven生地のような材料のようなロール;

2. 物質的な厚さ;30-450g （ペーパー）

3. 原料の最高の幅:1300mm

4. ロール表面の幅:1350mm

5. 切断幅:15-1300mm

6. 巻き取る管の中心:3"ペーパー管;2つのDuluoのガス拡張シャフトを使用して

7. 巻上げの最高の直径:1000mm

8. 最高速度:600メートル/分

9. 速度の切断:10-600メートル/分

10. 総電源:25KW

11. 総重量:およそ5400KG

12. 外のり寸法:3600長さに、幅の2650、および高さの1950mm

3の各部分の機能の記述:

1. 牽引部:

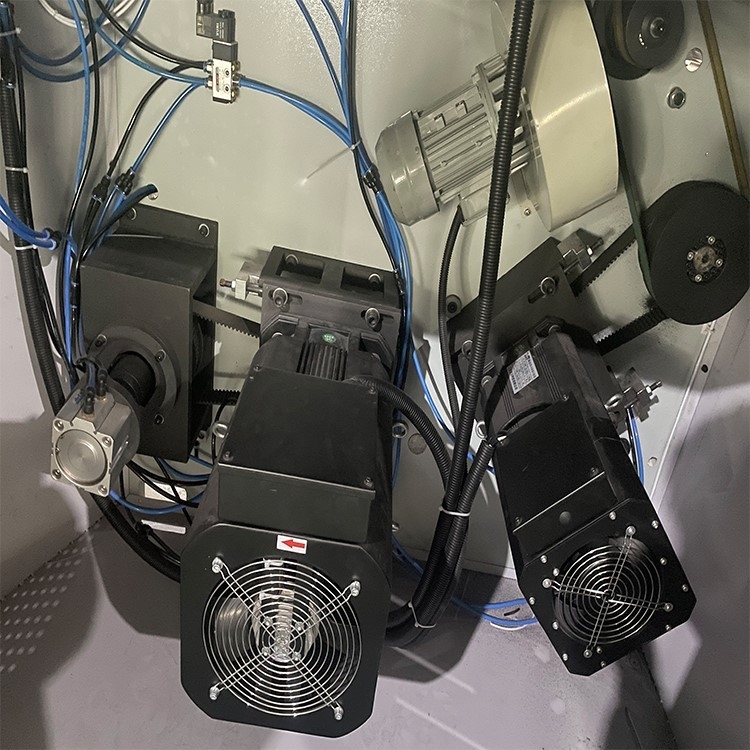

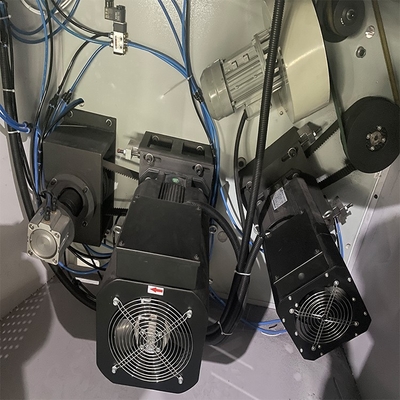

1. 牽引のローラーは7.5KWサーボ モーターによって運転される。

2. 不用な端のリサイクル装置:

無駄および廃物を吹くのにファンを使用すれば顧客はコレクションのための網箱に装備する。

III.發条仕掛:（完成品の荷を下すことは機械的に完了する）

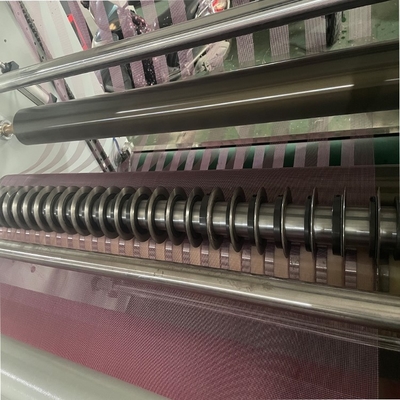

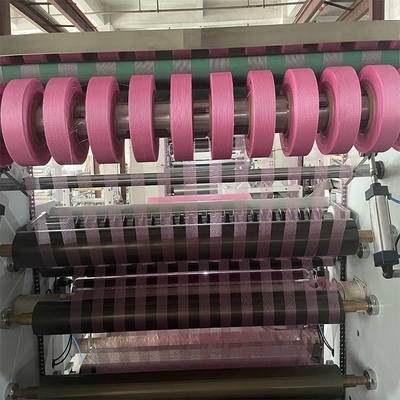

1. 切られた材料は上部および下の斧を使用して独自に傷ついて、切り開くナイフは切り開くことのために円ナイフを使用する（8組）

2. 上部および下の巻くシャフトはそれぞれ空気の拡張シャフトが付いている1つの7.5KWサーボ モーターを備えている。巻く張力は現在のコイルの直径に基づいてSiemens PLCによって自動的に多数スリットが切られるとき終了する材料が端正であることを保障する制御され。すべてのコイル端末の表面は平らであり、ディスク表面の平坦は切断に空気のプレッシャー ローラーおよび自己の重量のプレッシャー ローラーによって自由に選ばれる。螺線形の巻く方法の終了するコイルの内部および外の層の堅さは制御可能である。巻く直径が増加し続けると同時にPLCは減るために巻くサーボ モーターの速度を自動制御。

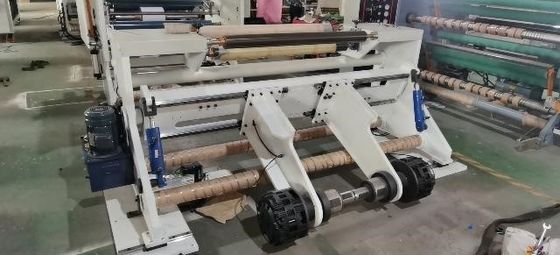

5. 排出装置

shaftless油圧自動供給の構造の採用

（1） 1組の排出のシャーシ

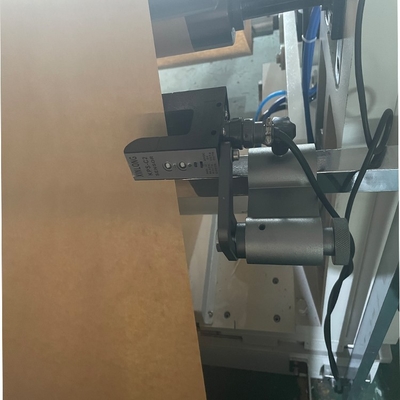

（2） 1組のアナログの訂正モーター

（3）ガイド・レール35モデル 8部分

（4） 1組の良質の鋼鉄は40厚い記念のアーチ道のために使用される

（5） 1組の持ち上がる振動腕

（6）シリンダー4組

（7） 1組の非軸線の上の円錐形

（8）エア ブレーキ1組

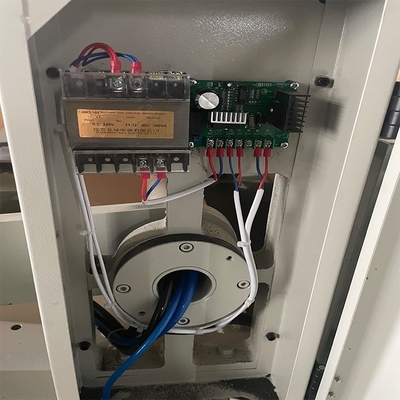

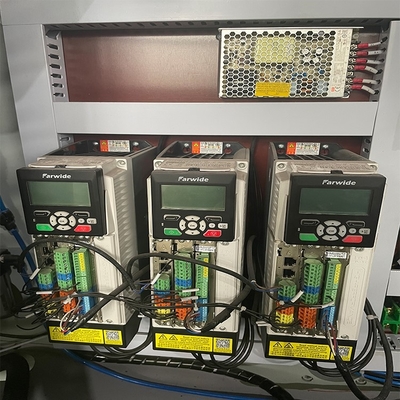

電気機器は採用する

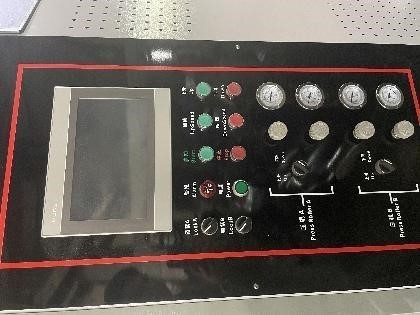

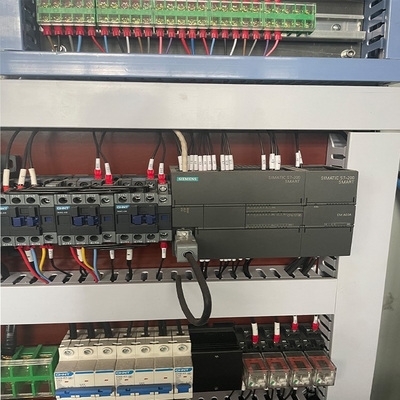

Chintのグループは低電圧の電化製品のために使用される、Snyderはボタン スイッチのために使用される、SiemensはPLCのために使用され、全機械のオペレーティング システムは制御される

4の機械部品の位置

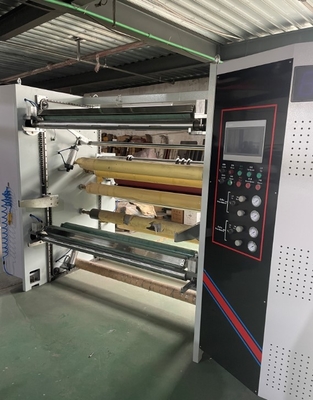

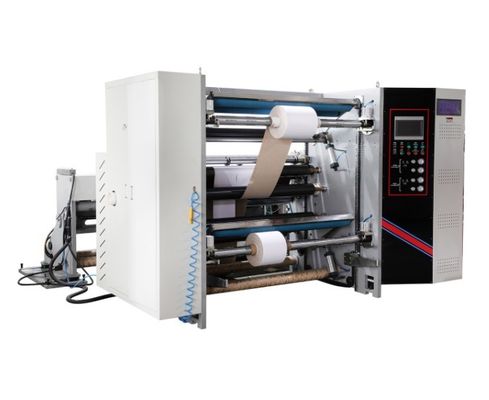

全面的な出現
