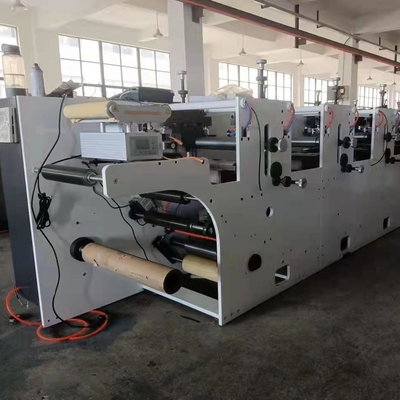

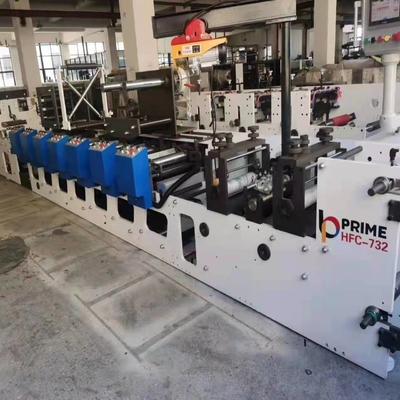

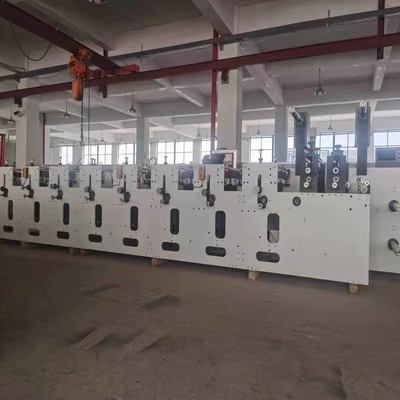

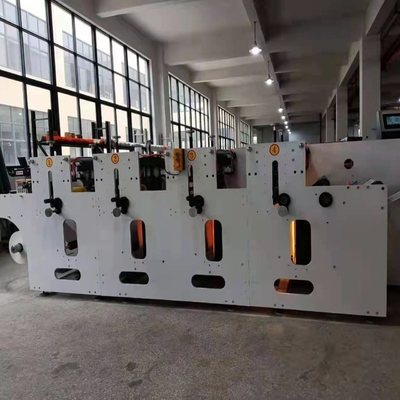

YT 6-1400コンピュータ自動色登録を用いる高速Flexoの印字機、100-1200mm非編まれたFlexoの印刷物

HJ 6-1400のクラフト紙 ロールまたは非編まれた生地のためのモデルflexoの印字機

フィルム ロール プラスチック フィルム ロール







最初に、特徴の特徴:



1. 排出から短い間隔のレシートへの。



2. 自己開発する特別なスクレーパーは高速飛行インクを補い、空気の溶媒の揮発を減らす。



3. 繰り返される不十分な印刷の長さで滝のように落ちるflexoの印字機のブランクを満たすために長さ300-950MMを、印刷する。



4. コンピュータ自動色の登録制、転位の自動追跡の補償、正確な色登録および安定した印刷を採用しなさい。



5. 印刷材料:OPP:20~70μm BOPP:20~60μmのPE:35~100μm NY:20~50μmペット:20~60μm CPP:20~60μmのペーパー:20~300g/m2ステッカーおよび他の材料。

6. 製版過程の周期は短く、費用は低い。多色刷りのグラビア印刷 シリンダーの期間は5から10日であり、フレキソ印刷の印刷版は5時間なされる。フレキソ印刷版は印書域、印刷域によって決まり、グラビア印刷 シリンダーより大いに比較的安価である。



7. 訂正、後出版物の強風を+赤外線乾燥の設計、補助冷却のふいご製版しなさい。インクが不完全に乾燥する時容易に引き起こされるAvoid汚れること。



8. 印刷の部分は高力線形ガイド・レールによって運転され、前進および退去版は線形球ねじによって+永久マグネット同期サーボ モーター運転される、



9.1-6色は必要性、幅1000MMに従ってカスタマイズすることができる



10. プロセス1排出、2自動一定した張力、3スクレーパー、4印刷機構、コンピュータ色、5牽引、6自動一定した張力、レシートの上下の7中心





技術的な変数



1. 印刷された形態:Flexo

2. 基質の印刷:ペーパーnon-wovenフィルム

3. 印刷速度:10m/分120m/min

4. 機械速度:10m/分150m/min

5. 基質の最高の幅:1440mm

6. 印刷幅:100-1200mm

7. 円周の印刷:300-950mm

8. 版の厚さ:1.7mm （特別な通告）

9. Aniloxのローラーの指定:Φ106*1440*6

10. アルミニウム ガイド・ローラの指定:Φ100*1440 Φ70 *1440

11. 最下のローラーの印刷:Φ160*1440

12. ほどく最高の直径:Φ1200 mm

13. 最高の巻く直径:Φ1200 mm

14. 大きいオーブンの最高温度:80 °C

15. 基質の棒径:74mm

16. 全機械の総力:モーター力15+7.5kWの電気熱する力48KW

17. 熱源の乾燥:電気暖房

18. 機械重量:約15のT

19. 次元:12800 （L） X 2400 （w） X 1150の（H） mm

20. 実体色:ダーク グレー+白い（特別な通告）





2番目に、機械コンフィギュレーション:

ほどく装置:



1) 半自動ほどく装置:空気の自動供給

2) ほどくことの最高の直径:Φ1000 mm

3) 膨脹可能なシャフトの指定:3"

4) インフレーション シャフトの数:2

5) 張力制御の範囲:全幅0-100kg/

6) 磁気粉:10KGの自動張力制御

7) 装置を検出するフル オートの張力;

8) アナログの訂正システム1セット





2. 印刷機構



1) ドライブ モード:連動させられたモーター ドライブ、同期ベルト。

2) 印刷版シャフト:

（1）縦方向色登録:永久マグネットサーボ モーター ドライブ（Kosaiコンピュータ自動色システム実行命令）

（2）横の色:モーター ドライブ（手動実行）

3) 全面的な構成:版ロール、スクレーパー、インク皿、aniloxのローラー、

4) スクレーパー:4組の一方通行のスクレーパーは使用される。取付けを促進するためには、スクレーパーの材料は便利、荷を積み、荷を下し、きれいになってが速い高力アルミ合金のプロフィールから成っている。



4. 装置の乾燥:



1) 各色のグループは強風が+赤外線オーブン乾燥装備されている:一組の印刷の後の冷却し、治癒を使って。

2) 全面的な印刷は最初に乾燥し、次に冷却される。オーブンは電気で熱され、ファンはインテリジェント制御、オーブンの中の温度は制御可能である。



5. 巻く装置



1) 巻く方法:軸線の上下にカールする中心

2) ペーパー中心の設置方法:拡張シャフトの拡張2

3) 膨脹可能なシャフトの指定:3"

4) 巻上げモーター:7.5KW 1セット

5) 張力制御:フル オートの張力制御

6) 巻く張力範囲:全幅5-10KG/

7) 単一の巻く直径:最高Φ1000mm。



3番目に、支持設備（ユーザーは責任がある）



1. 電源:3-phase *380V*50HZの三相西ライン システム

2の空気圧縮機:2KW （1セット）





電気リスト



部門主要な技術的なプロダクト注目



機械力

1の主要な機械15+7.5KW 380V上海A合計

暖房6KW/groupの手製の6グループ

100WX4風の源

電気電気器具シュナイダー

インク ローラー モーター120W 220V AC台湾合計6groups

50KWについての総力

検出、フル オートの張力制御を感じるほどく圧力

磁気粉ブレーキ:ライアンHaitaiのトルク:100 Nm

牽引圧力精密圧力調整弁を排出しなさい



色のグループ

温度調節器は一定した温度でオーブンの温度を制御する。

均質化のためのより適度な条件を達成するインク ローラーおよび網のローラーの遅れ制御。

Plcモジュール

巻く中心

PLC日本三菱

永久マグネットサーボ モーター16の進歩的な版

空気の自動供給

Simulation Correction Coase Companyコンピュータ自動色システムCosei

色の永久マグネットサーボ モーター6

棒のAniloxの陶磁器のローラー任意6

タッチ画面12インチの台湾のweinew
